Противопехотная мина ПДМ-6М, СССР

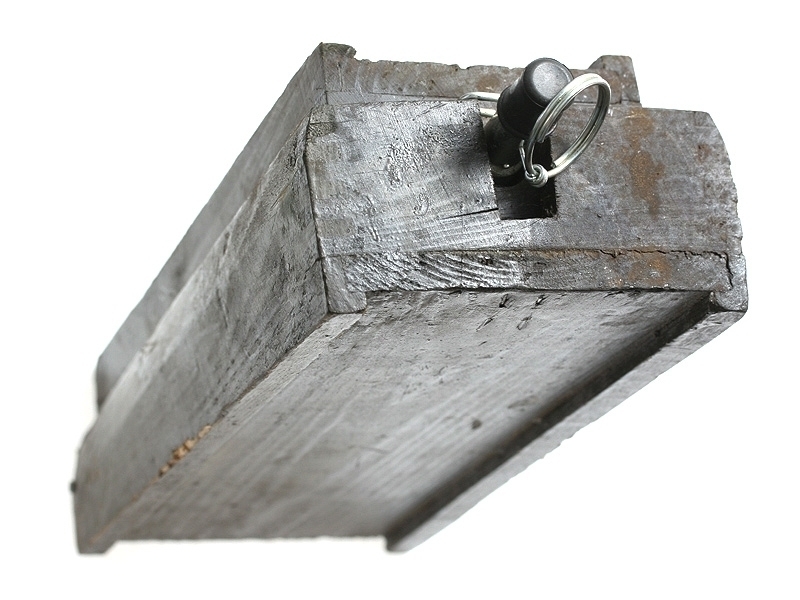

Макет противопехотной мины ПДМ-6М в деревянном корпусе. Мина полностью разряжена.

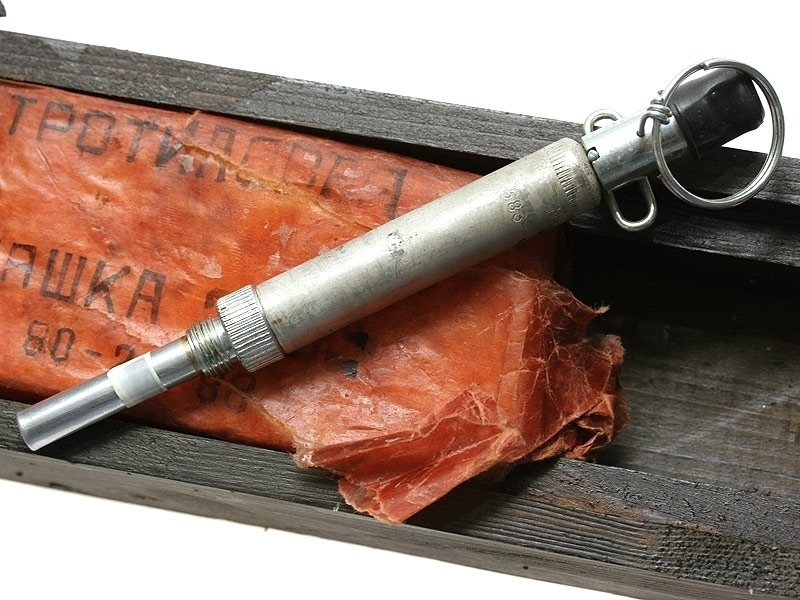

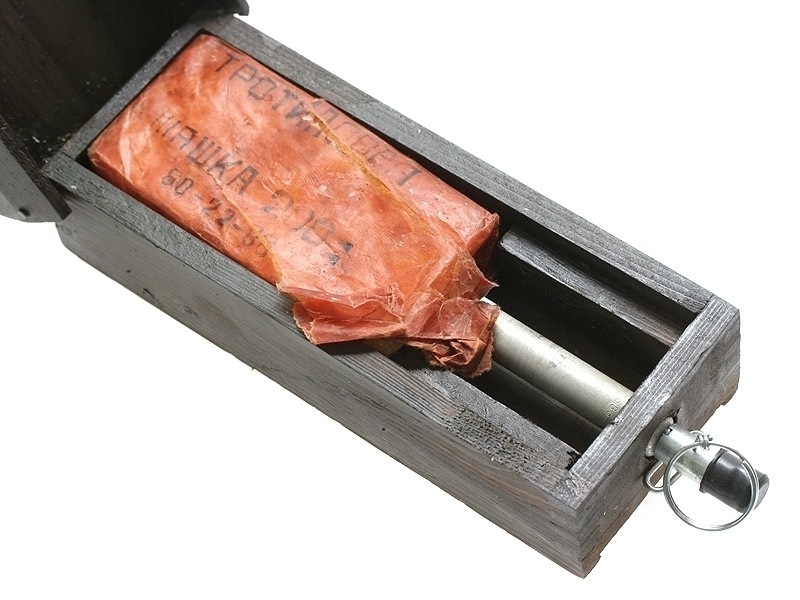

Мина ПДМ-6М - фугасная, нажимного действия, состоит из деревянного корпуса, заряда ВВ (200-граммовая тротиловая шашка), взрывателя МУВ или МУВ-2 с Т-образной боевой чекой и запалом МД-2 или МД-5М. Принцип действия: при нажатии на крышку мины она опускается вниз и выдергивает боевую чеку взрывателя, что приводит к его срабатыванию и взрыву мины. Мину с открытой крышкой и вложенной в нее тротиловой шашкой устанавливают в лунку, вырытую в грунте с таким расчетом, чтобы крышка мины выступала над поверхностью грунта на 1-2 см. Затем в мину вставляют взрыватель, закрывают крышку и мину маскируют. Удаление предохранительной чеки из взрывателя производят после окончания всех операций по установке мины. Конструкторы предусмотрели, чтобы взрыватель мины не срабатывал при усилии менее 1 кг. Но если это усилие будет находится в пределах 1...12 кг, взрыв мины гарантирован.
